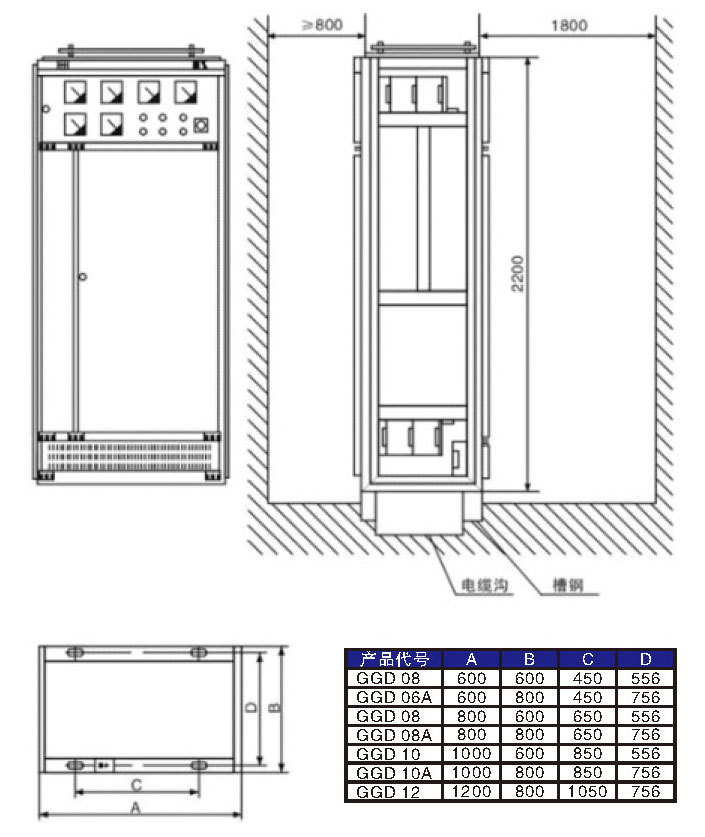

结构示意
GGD 交流低压开关柜
GGD型交流低压开关柜适用于发电厂、变电站、厂矿企业
GGD型交流低压开关柜适用于发电厂、变电站、厂矿企业的交流50Hz，额定工作电压380V，额定工作电流至3150A的配电系统，作为动力、照明及配电设的电能转换、分配与控制之用。该产品是根据能源部广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。可作为低压成套开关设备的更新换代产品使用。
符合标准
产品符合IEC60439-1、GB7251.12等最新标准。
结构特点
柜体主框架采用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高，可以使工厂实现预生产，既缩短了生产制造周期，也提高了工作效率。GGD柜设计时充分考虑到柜体运行中的散热问题在柜体上下两端均有不同数量的散热槽孔。柜门用转轴式活动铰链与构架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。

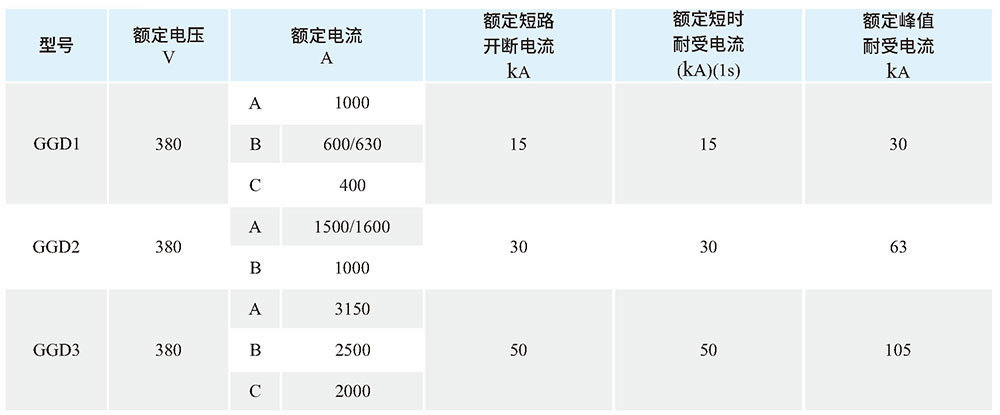

技术参数
