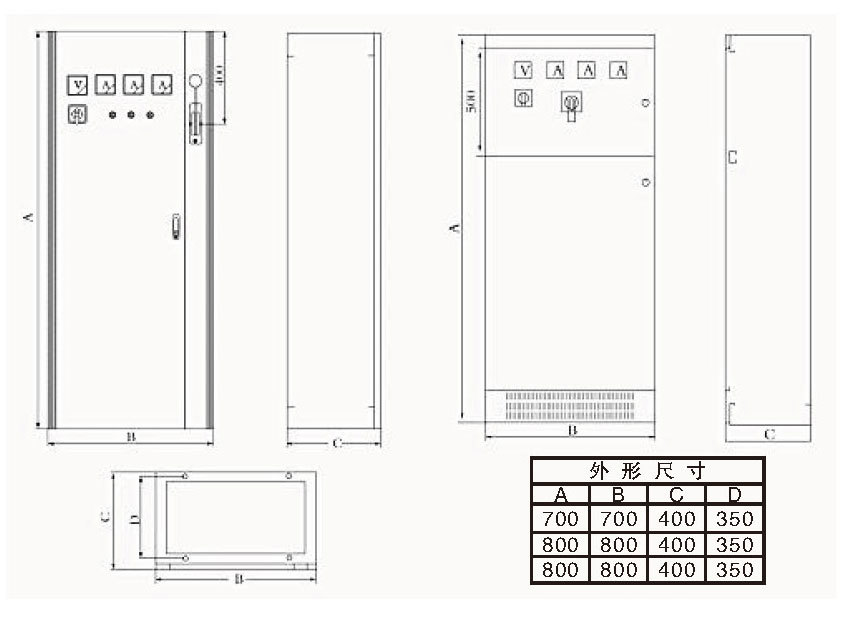

结构示意
XL-21 动力配电柜
XL-21型低压动力配电柜具有结构紧凑，检修方便，方案灵活组合等特点。
XL-21型低压动力配电柜具有结构紧凑，检修方便，方案灵活组合等特点。配电柜可装空气断路器和熔断器等线路保护，还可装有接触器和热继电器，箱前门可装操作按钮和指示灯。需配刀开关时，其刀开关操作手柄装于箱前操作，可以作为切换电源之用。产品用于工矿企业、民用建筑、学校及机关场所，交流频率50Hz~60Hz、负载电流630A以下的单相及三相、电压500V以下IT系统，TN-C系统，TT系统(原称三相三线、三相四线电力系统)作动力、照明配电用。
符合标准
产品符合IEC60439-1、GB7251.12等最新标准。
结构特点
产品箱体采用薄钢板弯制焊接而成或采用型材焊接组装，有足够的机械强度，电气性能和安全可靠性能。其正面开门，刀开关操作手柄装在箱前右柱上部或前门中部。电器元件的安装方式为梁式或板式;系统方案组合灵活、安装简便、通用性强，且易于维护及检修。依据用户的要求，柜体可加装玻璃门，美观。所有金属零件都经过电镀或静电喷塑，附着力强，防腐蚀能力强。所有要喷涂的钢板及附件都经过酸洗、磷化、涂覆环氧粉末处理，元件安装板及支架都经过镀锌处理。所有铜排都经过镀锡处理。所有装配的紧固件都经过电镀处理。箱体的防护等级为IP30。

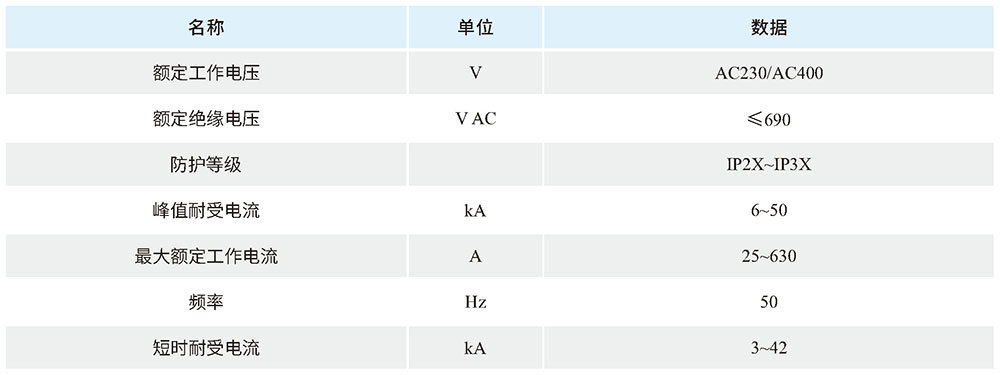

技术参数
